    動力電池的結構及核心組件
    2024-10-16
    分享到:


    動力電池為新能源汽車提供電力驅動,不僅自重大且結構復雜,其性能表現更是直接關乎車輛的續航里程、安全性和動力性,同時也在很大程度上左右著整車的制造成本。本文將帶您詳細了解動力電池的結構及核心組件,一起來學習吧~

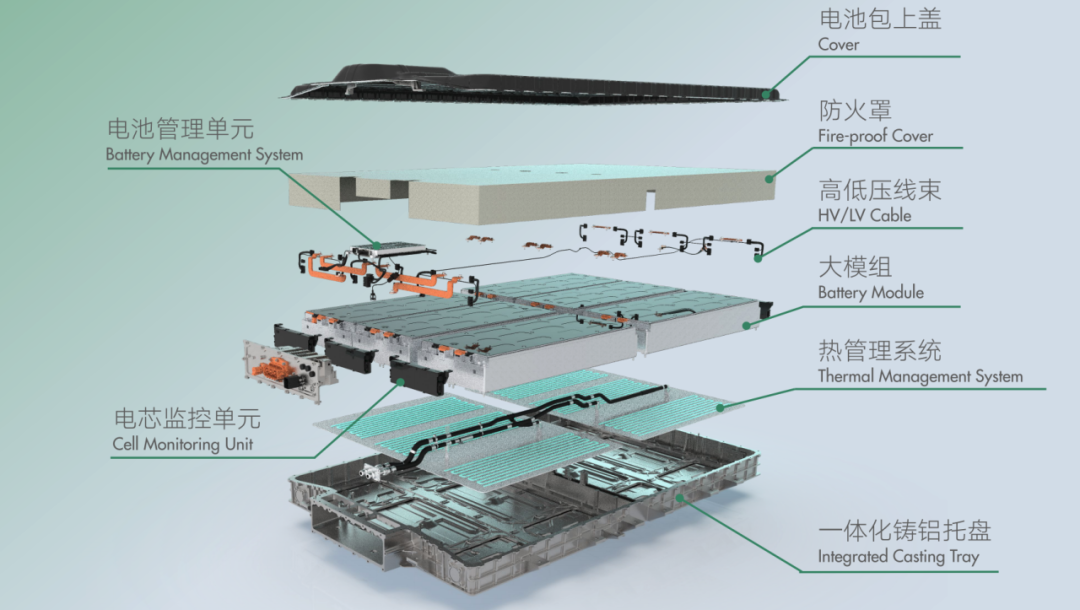

    圖片△ 動力電池結構

    電芯(單體電池 Cell)

    電池單體是動力電池的基本單元,通常由正極材料、負極材料、隔膜和電解液組成。

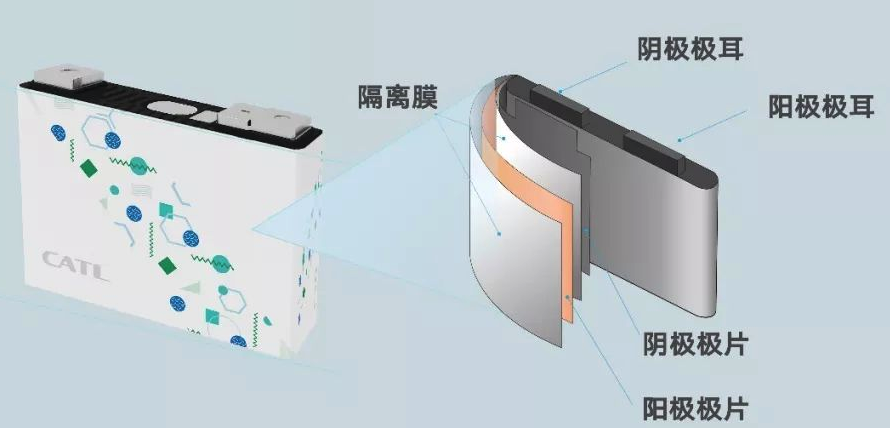

    圖片

    △ 電芯結構

    ?正極材料:是電池中儲存能量的主要部分,常見的正極材料有鈷酸鋰、錳酸鋰、磷酸鐵鋰、鎳鈷錳酸鋰(NCM)和鎳鈷鋁酸鋰(NCA)等。這些材料能夠存儲鋰離子,從而產生電流。

    ?負極材料:是電池中釋放能量的部件,通常使用碳材料(如石墨)或其他非金屬材料。在鋰離子電池中,負極材料吸收鋰離子并釋放出來產生電流。常見的負極材料有天然石墨、人造石墨、硬碳和軟碳等。

    正極材料和負極材料決定了電池的化學性質和能量密度。

    ?電解液:是電池中傳導離子的介質,通常由有機溶劑和電解質鹽組成。電解液的作用是在正負極之間傳遞鋰離子,從而實現電池的能量轉換。

    ?隔膜:用于分隔正負極材料以防止短路,同時允許鋰離子通過。

    電池模組(Module)

    電池模組是由多個電芯通過串并聯的方式組合而成的,串并聯的目的是為了達到所需的電壓和電流水平,以滿足不同電動汽車的能源需求(串聯連接電芯可以增加總電壓,并聯連接電芯可以增加總?cè)萘浚?/span>

    電池模組通常包含一個電池管理系統(BMS),它負責監控和管理電池的充放電過程,以確保電池的安全性和性能穩定。

    電池模組還會加入一定的保護線路板及外殼,用于保護電芯和BMS,形成能夠直接提供電能的組合體。

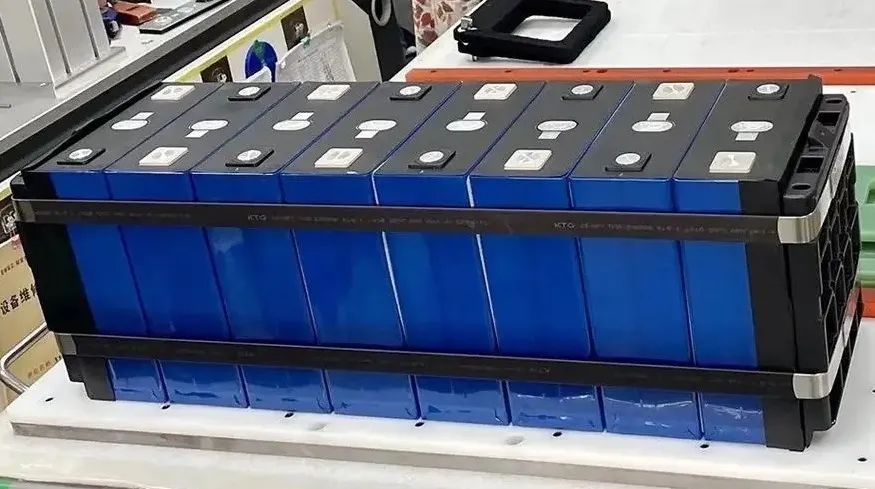

    圖片

    △ 電池模組

    電池包(Pack)

    電池包是由多個電池模組串聯組成的組合體,是電動汽車的動力電池總成。電池包還包括電氣連接、冷卻系統、絕緣保護等部件,以確保電池組的整體性能和安全性。電池包通常還配備有安全保護措施,如過熱保護、過電流保護、短路保護等。

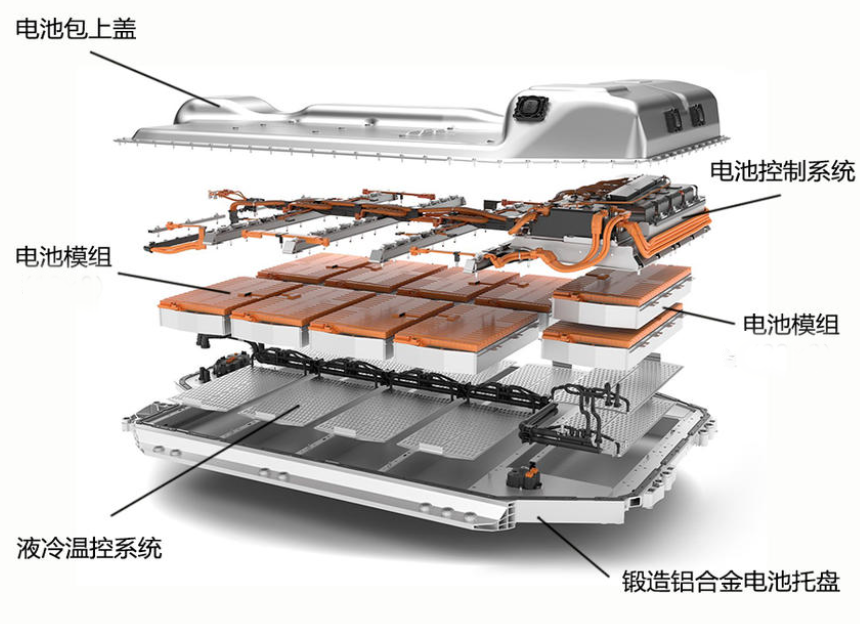

    圖片

    △ 電池包結構

    電池管理系統(BMS)

    BMS負責監控電池的狀態,包括監測電壓、電流、溫度、絕緣電阻、SOC估算、SOH估算等程序。這些程序基于硬件采集的數據進行計算和分析,以評估電池的狀態和健康程度。

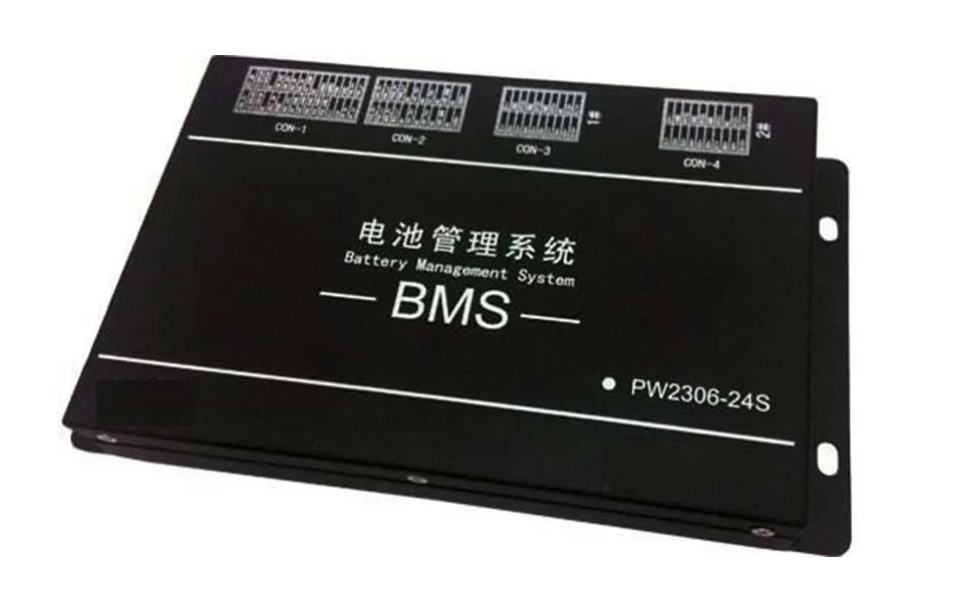

    圖片

    △ 電池BMS系統

    其他組件

    ?電池外殼:保護內部電芯免受外界環境影響,通常由金屬或塑料制成。

    ?冷卻系統:對于高功率密度的電池系統,可能需要額外的冷卻系統來保持電池溫度在合適范圍內,防止過熱損壞。

    ?接口和連接器:用于連接電池與其他設備,如充電器、負載等。

    ?安裝組件:如支架、托盤、壓桿、螺栓等,用于固定和連接各個部件。

    ?輔助元器件:如密封圈、橡膠墊、密封膠、卡扣、扎帶等,用于確保各個部件的密封性和連接性。

    綜上所述,動力電池的組成涉及電芯、電池模組與電池包、電池管理系統以及其他輔助組件等多個方面。這些組件共同協作,使得動力電池能夠穩定可靠地為電動汽車提供動力支持。

    同時,動力電池的設計和制造需要滿足高安全性、高能量密度、長循環壽命和低成本等多方面的要求。隨著技術的發展,動力電池的組成和設計也在不斷優化,以適應新能源汽車市場的需求


    圖片
